[In stock] QK100 Parts

🔖Thông tin sản phẩm:

• Maker: Qwertykeys
• Layout: 100%
• Mounting Style: Top-mount + PCB Gasket Mount
• Góc nghiêng: 8°
• Chiều cao cạnh trước: 18 mm (chưa tính gắn feet)
• Kích thước: 400mm x 135.7mm x 35mm
• PCB USB-C daughterboard
• Trọng lượng: ~1.9kg sau khi build với bản tạ alu, ~2.3 kg sau khi build với bản tạ Stainless steel

Cấu trúc bàn phím

PCB Gasket mount: phần silicon gasket được thiết kế 2 cạnh có kích thước khác nhau, người dùng chỉ cần thay đổi chiều lắp gasket để lựa chọn độ cứng thích hợp

Top mount: Hỗ trợ nhiều vị ví lắp ốc khác nhau, có thế mang đến nhiều cảm giác gõ khác nhau

PCB Layout

• PCB 1 mode hotswap  và 3 mode hotswap sẽ có cùng layout ANSI hoặc ISO
• PCB solder sẽ hỗ trợ thêm 2U F-row
• PCB 3 mode mặc định đi kèm màn hình LCD, sử dụng phần mềm QK Config

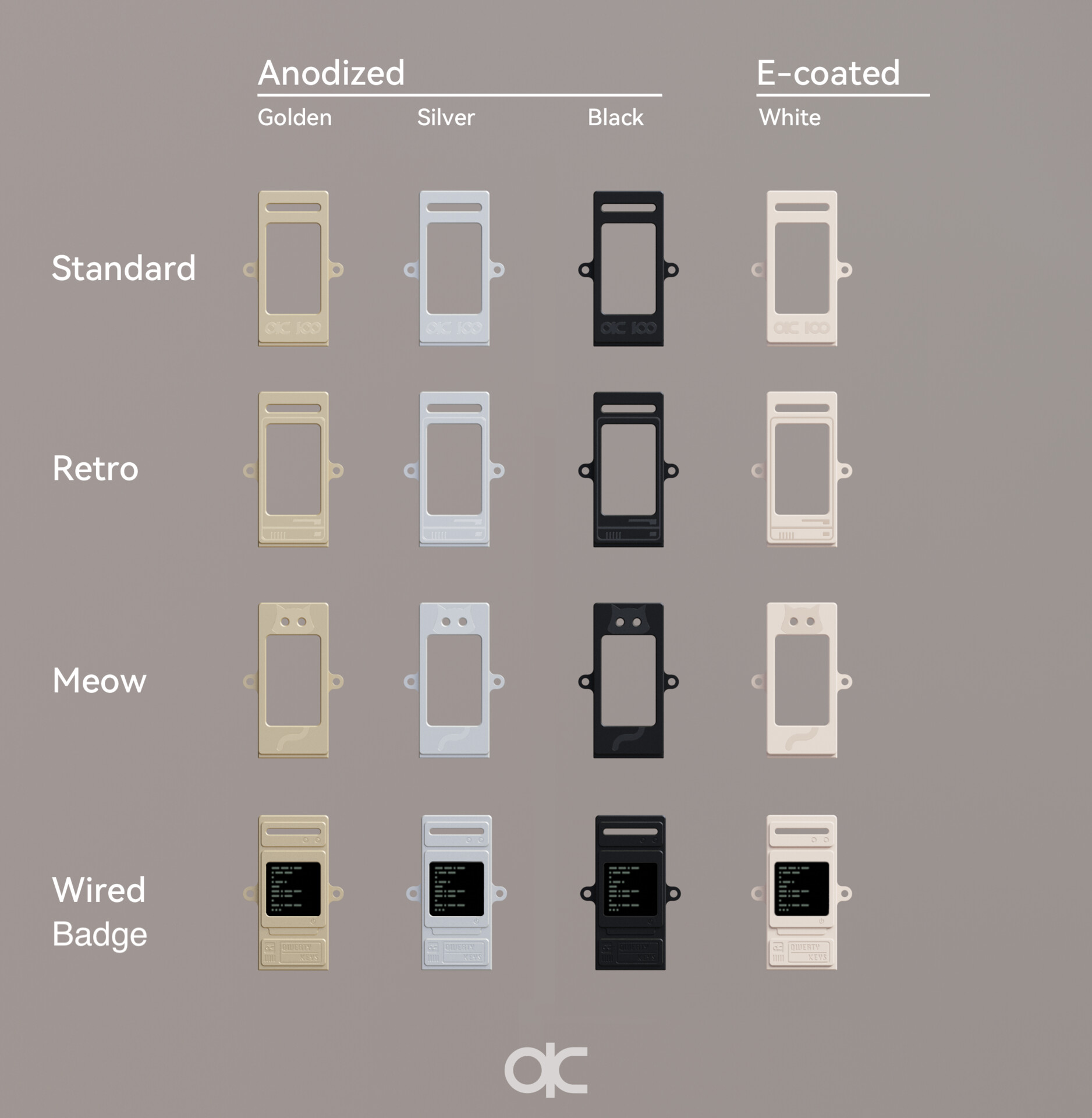

• PCB 1 mode mặc định đi kèm badge, tương thích với VIA/VIAL/QMK

Wired Non-flex cut ANSI Hotswap PCB

• Per-key RGB
• Split/2u backspace
• Stepped/regular Caps Lock

Tri-mode ANSI Hotswap PCB (with Flex cuts)

• Split/2u backspace
• Stepped/regular Caps Lock

Tri-mode Non-flex cut ANSI Hotswap PCB

• Split/2u backspace
• Stepped/regular Caps Lock

Tri-mode Non-flex cut ISO Hotswap PCB

• Split/2u backspace
• Stepped/regular Caps Lock
• Split/regular R-shift
• ISO Enter only

Solder Non-flex cut PCB

• Split/2u backspace
• Stepped/regular Caps Lock
• Split/regular R-shift
• Regular/ISO Enter
• 2u/regular top right function row

🛠 Kit cơ bản gồm:

• 1x Top case alu
• 1x Bot case alu
• 1x Internal weight alu
• 1x External weight (alu / SS)
• 1x PCB

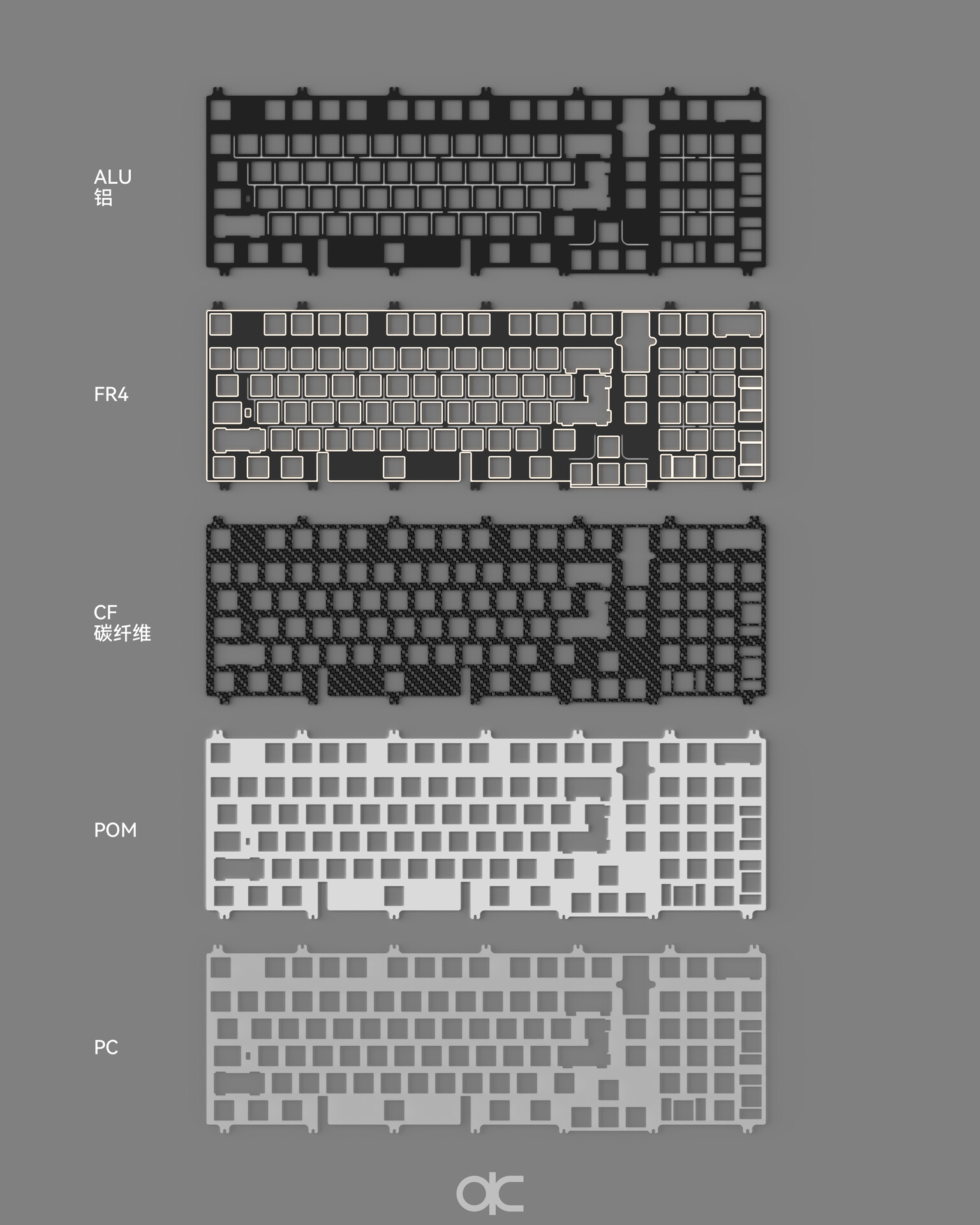

• 1x Plate (PC / FR4 / Alu / POM / CF)
• 1x Type-C Daughterboard
• 2x Pin 2200 mAh (chỉ dành cho PCB 3 Mode)
• 2.4Ghz dongle (chỉ dành cho PCB 3 Mode)
• Screen Bezel (chỉ dành cho PCB 3 Mode)
• Screen (chỉ dành cho PCB 3 Mode)
• Screen FPC cable (chỉ dành cho PCB 3 Mode)
• Gasket, foam, screws.....

Quà tặng (không hỗ trợ thay thế đổi trả)

• 1x Túi đựng phím
• 1x cable USB type C
• 1x set Owlstabs V2
• 1x Screwdriver
• 1x Switch puller
• 1x Keycap puller

Lưu ý: Màn hình LCD sẽ chỉ hoạt động được với PCB 3 mode

Thiết kế cạnh bên đơn giản, tinh tế, dễ dàng nhấc lên khi cần

Cấu trúc bàn phím

PCB Gasket mount: phần silicon gasket được thiết kế 2 cạnh có kích thước khác nhau, người dùng chỉ cần thay đổi chiều lắp gasket để lựa chọn độ cứng thích hợp

Top mount: Hỗ trợ nhiều vị ví lắp ốc khác nhau, có thế mang đến nhiều cảm giác gõ khác nhau

PCB Layout

• PCB 1 mode hotswap và 3 mode hotswap sẽ có cùng layout ANSI hoặc ISO
• PCB solder sẽ hỗ trợ thêm 2U F-row
• PCB 3 mode sẽ đi kèm màn hình LCD khi mua kit và sử dụng phần mềm QK Config
• PCB 1 mode mặc định đi kèm badge khi mua kit và tương thích với VIA/VIAL/QMK

Wired Non-flex cut ANSI Hotswap PCB

• Per-key RGB
• Split/2u backspace
• Stepped/regular Caps Lock

Tri-mode ANSI Hotswap PCB (with Flex cuts)

• Split/2u backspace
• Stepped/regular Caps Lock

Tri-mode Non-flex cut ANSI Hotswap PCB

• Split/2u backspace
• Stepped/regular Caps Lock

Tri-mode Non-flex cut ISO Hotswap PCB

• Split/2u backspace
• Stepped/regular Caps Lock
• Split/regular R-shift
• ISO Enter only

Solder Non-flex cut PCB

• Split/2u backspace
• Stepped/regular Caps Lock
• Split/regular R-shift
• Regular/ISO Enter
• 2u/regular top right function row

Keycap

• Chất liêu: PBT Double-shot
• Profile: Cherry

QK01 Keycap set

QK02 Keycap set

QK03 Keycap set (bạn có thể chọn 1 trong 4 màu add-on kit)

QK04 Keycap set

Switch QK01

• Loại switch: Linear (Pre-lubed)
• Lực lò xo: 55g
• Loại lò xo: 22mm extra long
• Chất liệu Top Housing: POM+PTFE
• Chất liệu Bottom Housing: Nylon blend
• Chất liệu Stem: New POM blend
• Hành trình: 3.5 ± 0.1mm, early bottom out
• Manufactured by Grain Gold

🛠 Kit cơ bản gồm:

• 1x Top case alu
• 1x Bot case alu
• 1x Internal weight alu
• 1x External weight (alu / SS)
• 1x PCB
• 1x Plate (PC / FR4 / Alu / POM / CF)
• 1x Type-C Daughterboard
• 2x Pin 2200 mAh (chỉ dành cho PCB 3 Mode)
• 2.4Ghz dongle (chỉ dành cho PCB 3 Mode)
• Screen Bezel (chỉ dành cho PCB 3 Mode)
• Screen (chỉ dành cho PCB 3 Mode)
• Screen FPC cable (chỉ dành cho PCB 3 Mode)
• Gasket, foam, screws.....

Quà tặng (không hỗ trợ thay thế đổi trả)

• 1x Túi đựng phím
• 1x cable USB type C
• 1x set Owlstabs V2
• 1x Screwdriver
• 1x Switch puller
• 1x Keycap puller
