Phần mềm keymap

• Phần mềm keymap mạch 3 mode: VIA (cần load file json) - Firmware + Json
• Phầm mềm keymap mạch HE: QK HE Config - Hướng dẫn sử dụng QK HE Config

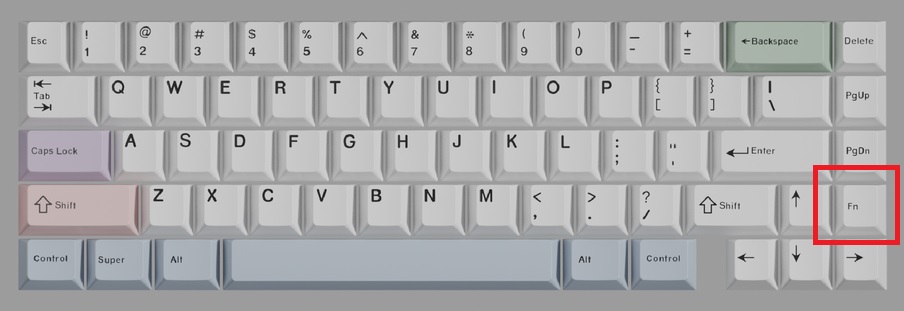

Layout mặc định của QK65v2 Classic

Vị trí mặc định của Fn là phía trên nút mũi tên phải và bạn sẽ không thể kiểm tra nút này trên các phần mềm key test thông thường

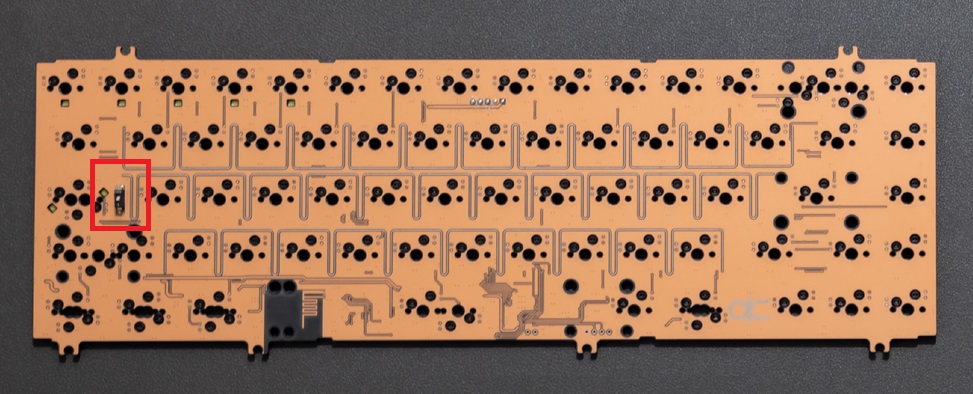

Vị trí công tắc bật pin trên PCB 3 mode (Gần vị trí caps lock)

Hướng dẫn cách kết nối PCB 3 mode

Các đèn thông báo trạng thái

Phía dưới các nút Esc, 1, 2, 3, 4 sẽ có các đèn LED

• Đèn LED ở vị trí Esc sẽ thông báo trạng thái pin khi bạn cắm dây
  • Đèn esc sáng: Pin đang sạc
  • Đèn esc tắt: Pin đã sạc đầy
  • Đèn esc nháy: Pin con dưới 5%
• Khi bạn chuyển mode bằng cách ấn FN + Tab, các đèn LED sẽ bật và nháy 3 lần tương ứng với mode kết nối đang sử dụng
  • Đèn Esc: Kết nối dây USB
  • Đèn 1, 2, 3: kết nối Bluetooth tương ứng với 3 thiết bị
  • Đèn 4: Kết nối 2.4 GHz với receiver

Cách chuyển chế độ kết nối và kết nối các thiết bị

Kết nối dây

• Cắm dây usb type C
• Ấn Fn + Tab đến khi đèn Esc nháy 3 lần

Kết nối Bluetooth

Nếu bàn phím chưa pair bluetooth với thiết bị nào bạn cần pair theo hướng dẫn:

• Ấn Fn + Tab đến khi 3 đèn 1, 2, 3 sáng và nháy 3 lần
• Ấn và giữ FN + 1 trong 3 nút Q, W hoặc E (tương ứng với 3 thiết bị bàn phím có thể lưu) đến khi đèn nháy nhanh
• Trên thiết bị cần kết nối (PC, điện thoại....) bật bluetooth và tìm thiết bị tên QK65v2 chọn kết nối và làm theo hướng dẫn
• Sau khi kết nối thành công đèn LED sẽ tắt

Lưu ý: Bạn cần bật công tắc pin trên PCB (gần Capslock)

Nếu bàn phím của bạn đã pair bluetooth với nhiều thiết bị:

• Ấn Fn + Tab đến khi 3 đèn 1, 2, 3 sáng. Bàn phím sẽ tự kết nối với thiết bị bạn sử dụng gần đây nhất, đèn sẽ sáng và nháy 3 lần ở một trong 3 vị trí 1, 2, 3
• Nếu bạn đã pair bluetooth với nhiều thiết bị. sau khi vào mode bluetooth Ấn và giữ FN + 1 trong 3 nút Q, W hoặc E để chuyển đổi thiết bị

Kết nối 2.4 Ghz

Nếu bàn phím của bạn mới mua về và chưa bao giờ kết nối 2.4 Ghz bạn cần pair bàn phím với usb receiver. Cách pair như sau:

• Chưa cắm usb receiver vào máy tính
• Ấn Fn + Tab đến khi đèn 4 sáng và nháy 3 lần
• Ấn và giữ FN + R đến khi đèn nháy nhanh
• Bắt đầu cắm usb receiver vào máy tính
• Sau khi kết nối thành công đèn LED sẽ tắt, bạn có thể gõ vài nút trên phím để thử

Lưu ý:

• Bạn cần bật công tắc pin trên PCB (gần Capslock), để bàn phím gần với cổng USB khi pair
• Nếu máy tính của bạn cắm nhiều receiver (chuột, tai nghe...) hãy thử rút tất cả các receiver đó ra và pair lại

Nếu bàn phím của bạn đã pair với usb receiver

• Ấn Fn + Tab đến khi đèn R nháy 3 lần. Bàn phím sẽ tự kết nối với usb receiver

Các phím tắt

• FN+Tab: Chuyển đổi kết nối bàn phím
• FN+Win: chuyển đổi layout Windows và Mac
• Ấn và giữ FN+delete trong 5s: Reset Bluetooth
