Phần mềm keymap

• Phần mềm keymap cho mạch 3 mode: QK Config
• Firmware + Json

Layout mặc định của QK100

Vị trí mặc định của Fn là Ctrl phải và bạn sẽ không thể kiểm tra nút này trên các phần mềm key test thông thường

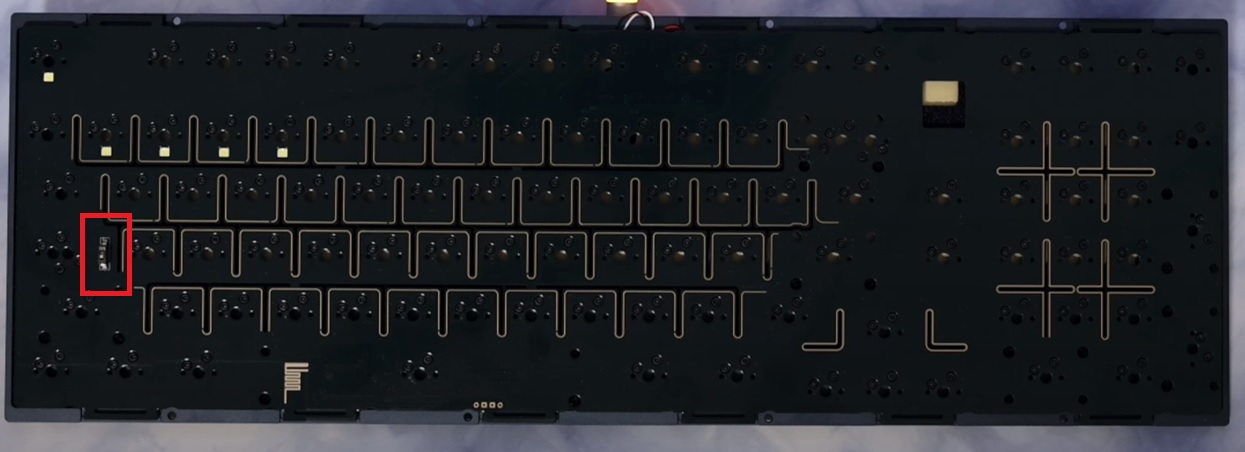

Vị trí công tắc bật pin trên PCB 3 mode (Gần vị trí caps lock)

Hướng dẫn sử dụng PCB 3 mode

Các đèn thông báo trạng thái

Phía dưới các nút Esc, 1, 2, 3, 4 sẽ có các đèn LED

• Đèn LED ở vị trí Esc sẽ thông báo trạng thái pin khi bạn cắm dây
  • Đèn esc sáng: Pin đang sạc
  • Đèn esc tắt: Pin đã sạc đầy
  • Đèn esc nháy: Pin con dưới 5%
• Khi bạn chuyển mode bằng cách ấn FN + Tab, các đèn LED sẽ bật và nháy 3 lần tương ứng với mode kết nối đang sử dụng
  • Đèn Esc: Kết nối dây USB
  • Đèn 1, 2, 3: kết nối Bluetooth tương ứng với 3 thiết bị
  • Đèn 4: Kết nối 2.4 GHz với receiver

Cách chuyển chế độ kết nối và kết nối các thiết bị

Kết nối dây

• Cắm dây usb type C
• Ấn Fn + Tab đến khi đèn Esc nháy 3 lần

Kết nối Bluetooth

Nếu bàn phím chưa pair bluetooth với thiết bị nào bạn cần pair theo hướng dẫn:

• Ấn Fn + Tab đến khi 3 đèn 1, 2, 3 sáng và nháy 3 lần
• Ấn và giữ FN + 1 trong 3 nút Q, W hoặc E (tương ứng với 3 thiết bị bàn phím có thể lưu) đến khi đèn nháy nhanh
• Trên thiết bị cần kết nối (PC, điện thoại....) bật bluetooth và tìm thiết bị tên QK100 chọn kết nối và làm theo hướng dẫn
• Sau khi kết nối thành công đèn LED sẽ tắt

Lưu ý: Bạn cần bật công tắc pin trên PCB (gần Capslock)

Nếu bàn phím của bạn đã pair bluetooth với nhiều thiết bị:

• Ấn Fn + Tab đến khi 3 đèn 1, 2, 3 sáng. Bàn phím sẽ tự kết nối với thiết bị bạn sử dụng gần đây nhất, đèn sẽ sáng và nháy 3 lần ở một trong 3 vị trí 1, 2, 3
• Nếu bạn đã pair bluetooth với nhiều thiết bị. sau khi vào mode bluetooth Ấn và giữ FN + 1 trong 3 nút Q, W hoặc E để chuyển đổi thiết bị

Kết nối 2.4 Ghz

Nếu bàn phím của bạn mới mua về và chưa bao giờ kết nối 2.4 Ghz bạn cần pair bàn phím với usb receiver. Cách pair như sau:

• Chưa cắm usb receiver vào máy tính
• Ấn Fn + Tab đến khi đèn 4 sáng và nháy 3 lần
• Ấn và giữ FN + R đến khi đèn nháy nhanh
• Bắt đầu cắm usb receiver vào máy tính
• Sau khi kết nối thành công đèn LED sẽ tắt, bạn có thể gõ vài nút trên phím để thử

Lưu ý:

• Bạn cần bật công tắc pin trên PCB (gần Capslock), để bàn phím gần với cổng USB khi pair
• Nếu máy tính của bạn cắm nhiều receiver (chuột, tai nghe...) hãy thử rút tất cả các receiver đó ra và pair lại

Nếu bàn phím của bạn đã pair với usb receiver

• Ấn Fn + Tab đến khi đèn R nháy 3 lần. Bàn phím sẽ tự kết nối với usb receiver

Màn hình hiển thị

Các icon trên màn hình

• MAC
  • Chế độ Windows và MacOS
  • Sử dụng phím tắt FN + Win để thay đổi chế độ
• 98% và hình pin
  • Phần trăm pin và trạng thái sạc
• FRI
  • Thứ trong tuần (Friday)
• “29/09” “16:25“
  • Ngày (định dạng DD/MM) và giờ
  • Bạn có thể đồng bộ giờ, chỉnh định dạng ngày về MM/DD và định dạng giờ 12hr trên QK Config
• Chế độ kết nối
  • 2.4GHz Mode

  • Bluetooth và số thứ tự thiết bị kết nối

  • Kết nối dây


Các phím tắt

• FN+Tab: Chuyển đổi kết nối bàn phím
• FN+~: chuyển đổi layout Windows và Mac
• FN+Z: Bật dải đèn LED
• FN+X: Đổi sang chế độ đèn LED tiếp theo
• FN+C: Quay lại chế độ đèn LED trước
• FN+V: Đổi sang màu LED tiếp theo
• FN+B: Quay lại màu đèn LED trước
• FN+>: Tăng độ sáng của đèn LED
• FN+<: Giảm độ sáng của đèn LED
• FN+→: Đổi màn hình sang slide tiếp theo
• FN+←: Đổi màn hình quay lại slide trước
• FN+Backspace: Bật / tắt màn hình
• Ấn và giữ FN+delete trong 5s: Reset Bluetooth

Hướng dẫn sử dụng PCB 1 mode

Các phím tắt điều khiển LED Per-key

• Fn + ESC = F14 = RGB Toggle
• Fn + F1 = F15  = RGB Mode +
• Fn + F2 = F16 = RGB Mode -
• Fn + F3 = F17 = RGB Hue +
• Fn + F4 = F18 = RGB Hue -
• Fn + F5 = F19 = RGB Saturation +
• Fn + F6 = F20 = RGB Saturation -
• Fn + F7 = F21 = RGB Brightness +
• Fn + F8 = F22 = RGB Brightness -

Các phím tắt điều khiển dải LED

• Fn + Z = RGB Toggle
• Fn + X = RGB Mode +
• Fn + C = RGB Mode -
• Fn + V = RGB Hue +
• Fn + B = RGB Hue -
• Fn + N = RGB Saturation +
• Fn + M = RGB Saturation -
• Fn + , = RGB Brightness +
• Fn + . = RGB Brightness -
