Neo80 Plate

🔖Thông tin sản phẩm:

Maker: Neo Studio
Layout: TKL (WK / WKL)
Mounting Style: O-ring, PCB gasket Mount, sandwich mount.... (hỗ trợ plateless với gasket mount)
Góc nghiêng: 6.5°
Chiều cao cạnh trước: 18 mm
Kích thước: 359.5 x 141.7mm
PCB USB-C daughterboard
Trọng lượng: Tạ copper (~1,72kg unbuild, ~2,22kg full build), tạ thép không gỉ (~1,7kg unbuild, ~2,2 kg full build)

Tuỳ chọn 12 màu case và 10 loại tạ

Chất liệu của tất cả tạ là thép không gỉ (ngoại trừ tạ copper)

Thiết kế

Các viền giữ thiết kế siêu mỏng như các sản phẩm trước đây, các cạnh trên top case được vát tròn, kết hợp với các đường cong ở cạnh bên tạo nên thiết kế mềm mại và hài hoà

Logo Orbit đặc trưng với LED RGB nổi bật

Tuỳ chọn layout WK và WKL

Mặt dưới của phím vẫn giữ phong cách tối giản, cân bằng giữa tổng thế phím và các chất liệu tạ. ở Neo80 đã có thêm một loại tạ mới "Stone-washed"

Dễ dàng tháo lắp

Trên Neo80, top case được cố định bằng các ngàm giúp dễ dàng tháo lắp. Phần ngàm đã được thiết kế lại để tối ưu hơn với Neo80

Các cổng kết nối từ tiếp tục được sử dụng trên Neo80 giúp cho việc thao lắp vô cùng đơn giản

Hỗ trợ nhiều tuỳ chọn mount

Ngoài hỗ trợ plateless, oring, gasket mount, Neo80 đã bổ sung thêm sandwich mount. ngoài ra người dùng có thể kết nhiều kiểu mount khác nhau tuỳ theo sở thích

Cấu trúc bàn phím

3 tuỳ chọn PCB

Mạch 3 mode hotswap (3 mode Non-flex cut Hotswap PCB):

3 loại kết nối: kết nối dây (USB Type C), Bluetooth, 2.4 GHz cực ổn định.
Hỗ trợ đồng thời layout ANSI và ISO
Độ dày 1.6mm
Không có flex cut
NKRO
Polling rate: 1000Hz ở kết nối dây và 2.4Ghz, 125Hz ở kết nối Bluetooth
Hỗ trợ keymap qua VIA
KHÔNG có LED RGB

Mạch hotswap (Wired Non-flex cut Hotswap PCB):

Kết nối dây (USB Type C)
Hỗ trợ đồng thời layout ANSI và ISO
Độ dày 1.6mm
Không có flex cut
NKRO
Polling rate: 1000Hz
Hỗ trợ keymap qua VIA
KHÔNG có LED RGB

Mạch hàn (Solder PCB):

Kết nối dây (USB Type C)
Hỗ trợ đồng thời layout ANSI và ISO
Độ dày 1.6mm
Không có flex cut
NKRO
Polling rate: 1000Hz
Hỗ trợ keymap qua VIA
KHÔNG có LED RGB

Layout PCB

PLATE

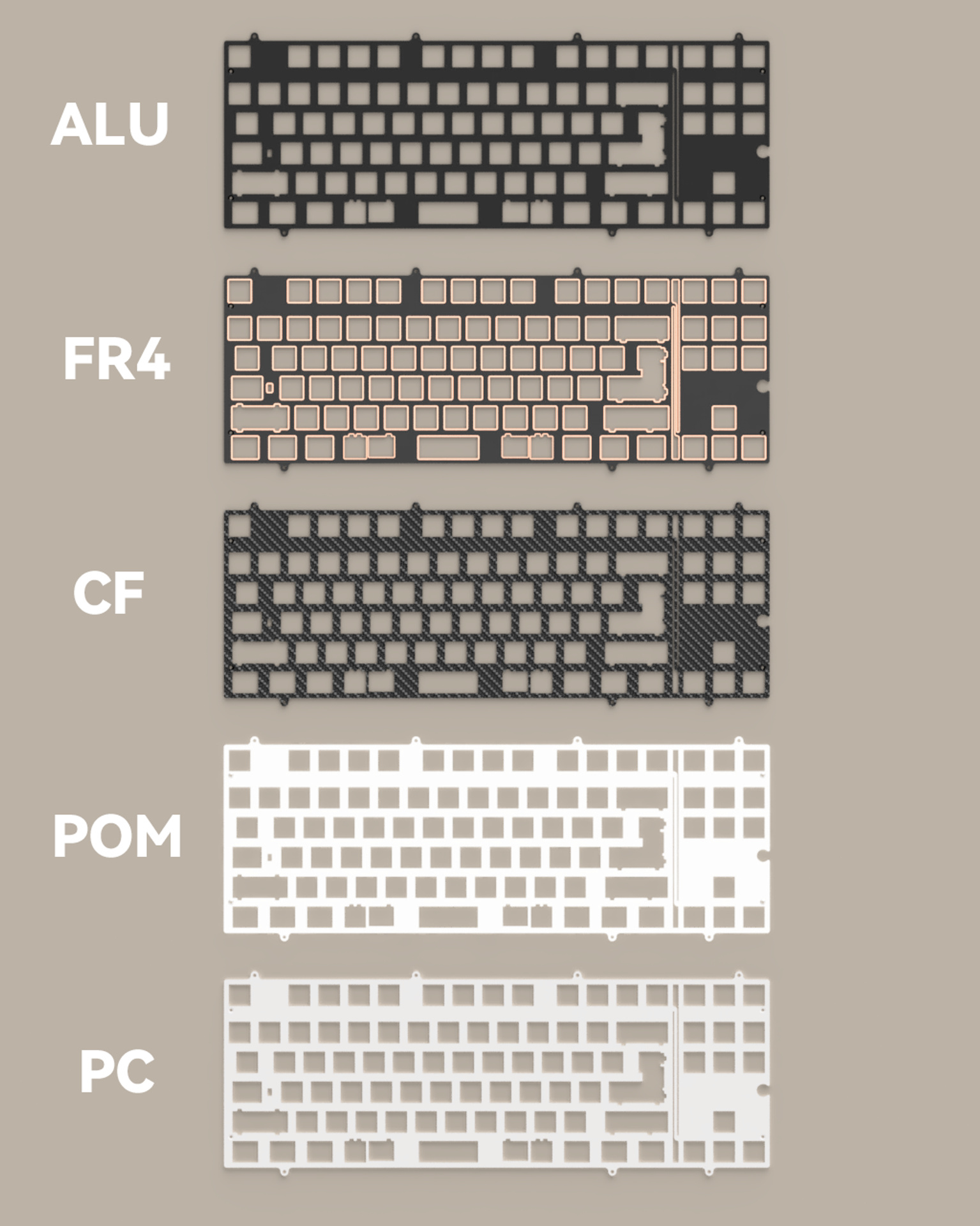

5 tuỳ chọn plate: 5 loại plate với sự khác nhau về độ flex và âm thanh khi gõ, người dùng có nhiều sự lựa chọn tuỳ thuộc sở thích cá nhân. Trong ảnh từ trên xuống dưới: Aluminum (nhôm), FR4, Carbon fiber, POM, PC

Thuộc tính các loại plate
Cứng ———————————————> Mềm (độ cứng)
Carbon Fiber > Aluminum > FR4 > POM > PC
Clack ———————————————> Thock (âm thanh)
Carbon Fiber > Aluminum > FR4 > POM > PC

🛠 Kit cơ bản gồm (Người dùng cần chọn mua đủ case + tạ + PCB + Plate):

1x Case alu
- Bao gồm 1 tạ ngoài tuỳ chọn
- Khi chọn mua PCB 3 mode theo kit sẽ kèm theo 2 pin 2200 mAh
- Khi chọn mua PCB 1 mode (hotswap / solder) theo kit sẽ có foam ở vị trí lắp pin
1x PCB Kit
- PCB tuỳ chọn
- 1x PE sheet
- 1x PCB Foam
- Standoffs
- PCB 3 mode sẽ có thêm dongle 2.4 Ghz
1 x Plate tuỳ chọn (hoặc plateless)
Poron Case Foam
Tản LED
Daughterboard
Silicone Gaskets
O-ring (30 duro)
Ốc, feet.....
